안녕하세요 난나입니다.
이전 글에서 공작기계를 크게 두가지로 나누어 설명 했었습니다.
글을 다 적고보니 선반, 밀링 머신, 드릴링 머신 등 자주 등장하는
기계들에 대한 설명이 부족한것 같아서
대표적인 기계만 몇가지로 추려
각 기계들 마다의 특징이나 조금더 세부적인 것을 정리해 보려고 합니다.
그중 첫번째는 선반 입니다.
선반 (lathe)
선반이란?
공작물(일감)을 고정시키고 회전시킨 후
공구를 갖다대어 원통형의 공작물을 제작하는 기계입니다.
(이 예시가 맞을지 모르겠만, 저는 물레에 점토를 고정시킨 후 패달을 밟아 돌리고
손으로 일정한 자세를 취하여 모양을 빚어내는 것을 연상하며 이해고 암기했습니다.)

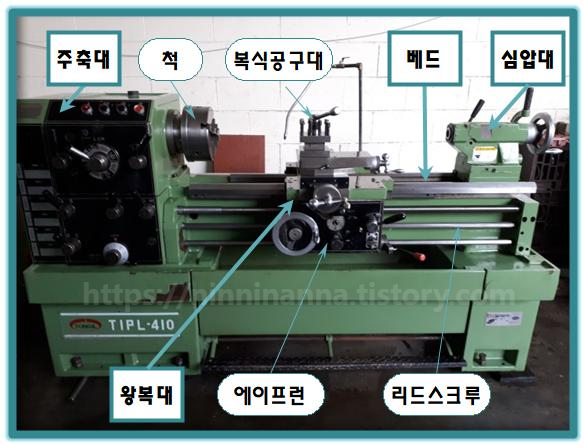

선반의 구조
네이버 검색후 가져온 이미지에 덧붙여 선반의 구조에 대해 알아보려합니다.
출처는 이미지 하단에 있습니다.
1. 주축대
: 베드 윗면의 왼쪽에 고정된 부분으로
주축베어링 및 주축속도 변환장치로 구성되어 있습니다.
2. 심압대
: 베드 윗면의 오른쪽에 설치하여 공작물(일감)의 길이에 따라 임의의 위치에 고정이 가능합니다.
공작물의 주축과 심압대 사이에 고정하여 센터 작업을 할때 이용합니다.
심앞축의 끝은 모스테이퍼 구멍으로 되어있습니다.
3. 왕복대
: 베드 위에서 바이트에 가로,세로로 이송을 주는 장치이며,
새들과 복식절삭공구대, 에이프런으로 구성되어있습니다.
4. 에이프런
: 절삭 공구를 이송 시키는 역할로서 왕복대의 일부 장치이다.
5. 베드
: 선반의 몸체로 주축대, 심압대, 왕복대 등을 올려놓을 수 있습니다.
강인 주철을 사용하고 내마멸성을 높이기 위해서 표면경화처리되어 있습니다.
6. 척
: 선반의 부속장치이고 주로 주축대의 끝에 위치하며
공작물을 고정하는 역할을 합니다.
7. 리드스크루
: 공작물을 위치 결정의 기초가 됩니다.
또한 왕복대를 정확하고 확실히 이송시키기 위한 장치입니다.

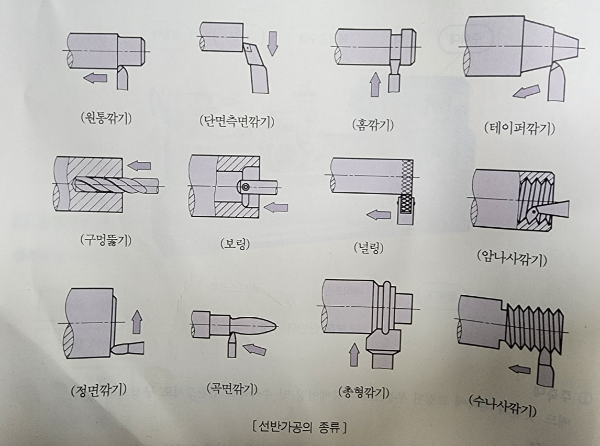

선반가공의 종류
선반의 종류
- 보통선반 (범용선반) : 가장 많이 사용하는 선반
- 공구 선반 : 공구 게이지 , 정밀기계 푸품을 가공하는데에 사용.
- 터릿 선반 : 소형 제품을 대량산신하는 것이 주 목적인 선반.
- 탁상 선반 : 탁상 위에 설치가능 한 선반이며 주로 작은 부품, 시계 부품을 가공하는데에 사용.
- 자동 선반 : 볼트, 핀, 자동차 부품등을 대량 생한 하는데에 적합하며 유압기구나 캠을 이용하여 자동화한 선반.
- 정면 선반 : 면판으로 일감을 고정하며 주로 지름이 크고 길이가 짧은 공작물 가공하는 선반.
- 수직 선반 : 지름이 크고 길이가 짧은 무거운 일감을 강력중절삭 할때 사용하는 선반.
- 다인 선반 : 공구대에 여러개의 바이트를 설치하여 동시에 여러부분을 가공하는 선반.
- 차축 선반 : 철로차량용 차축의 양쪽을 동시에 가공 할 수 있는 선반.
- 차륜 선반 : 철도 차량용 바퀴를 가공할 수 있는 선반
오늘은 선반의 종류와 구조에 대하여 알아 보았습니다.
게시물을 작성 할때마다 잊고 있던 용어와 정의를
저도 다시금 재정립하고 배워가는 시간이 되는 것같습니다.
오늘도 도움이 되는 글이 되기를 바라며 마무리하겠습니다.
감사합니다.
